山西某材料研究所定制金刚石真空钎焊炉设备（金刚石钎焊炉）

案例关键词：金刚石钎焊炉、真空钎焊设备、钼箔炉膛、银基焊剂、1600℃高温钎焊炉

项目背景

山西某材料研究所专注于超硬材料及金刚石工具的创新研发，其研究领域涵盖磨头、切割片、锯片等高精度工具制造。

为满足金刚石工具钎焊工艺对高温、高真空及洁净环境的核心需求，该研究所委托我司定制开发了一款专用金刚石真空钎焊炉设备，旨在提升钎焊效率与产品质量，同时适配实验室研发与批量生产的双重场景。

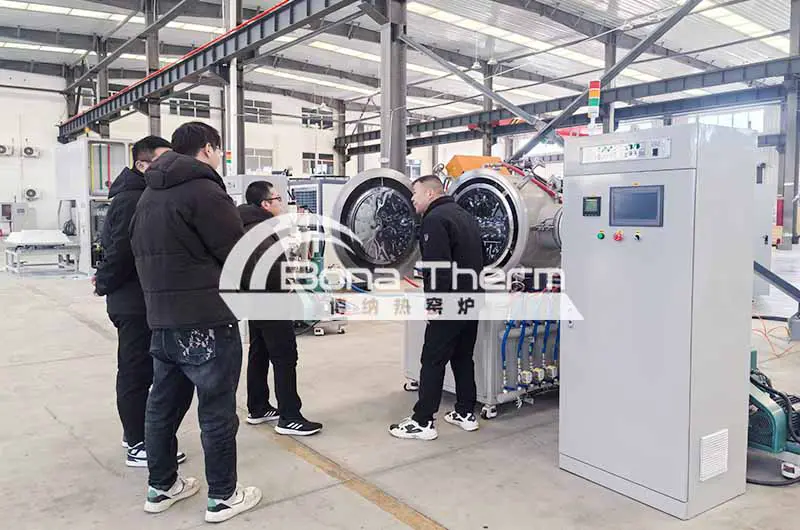

真空钎焊炉

金刚石真空钎焊炉设备

➥高温环境：工作温度需达1600℃，确保银基焊剂与金刚石的高强度结合。

➥高真空洁净度：极限真空度需优于10⁻³Pa，避免氧化与杂质污染。

➥智能化控制：实现精准温控、真空度调节及工艺自动化。

➥灵活冷却：支持惰性气体快冷与多层钎焊工件高效处理。

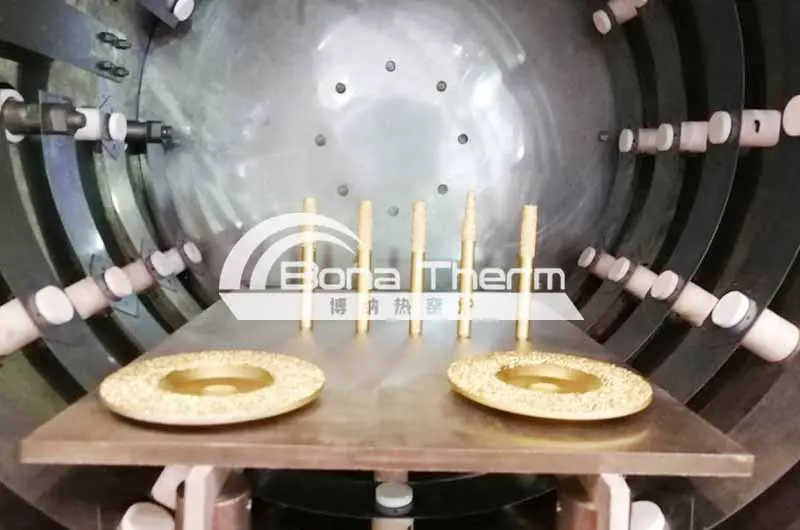

金刚石砂轮钎焊成品展示 <

金刚石钎焊

1. 洁净高温钼箔炉膛设计

炉膛材质：采用高纯度金属钼箔打造，尺寸300×300×400mm，耐高温(1600℃)、抗氧化，确保钎焊过程无污染。

加热系统：钼加热带均匀分布炉膛四周，升温速率可控，温度均匀性≤±5℃。

2. 高真空系统配置

真空机组：标配机械泵+扩散泵组合(可选配分子泵)，空载冷态极限真空度达10⁻³Pa，满足金刚石钎焊对洁净环境的高要求。

气路控制：支持充入氩气等惰性气体，实现快速冷却与工艺保护。

真空钎焊炉设备

金刚石钎焊炉

3. 智能控制系统

人机交互：搭载10英寸高清触摸屏，内置自主研发操作系统，界面直观，支持工艺配方存储与调用。

PLC自动化：精准控制温度、真空度、冷却速率等参数，实时记录数据，确保工艺可追溯。

4. 高效钎焊工艺适配性

焊剂兼容性：适配银基焊剂，专为金刚石与金属基体高强度结合优化。

多层钎焊支持：可选配不锈钢多层料架，实现单炉多工件同步处理，提升效率。
