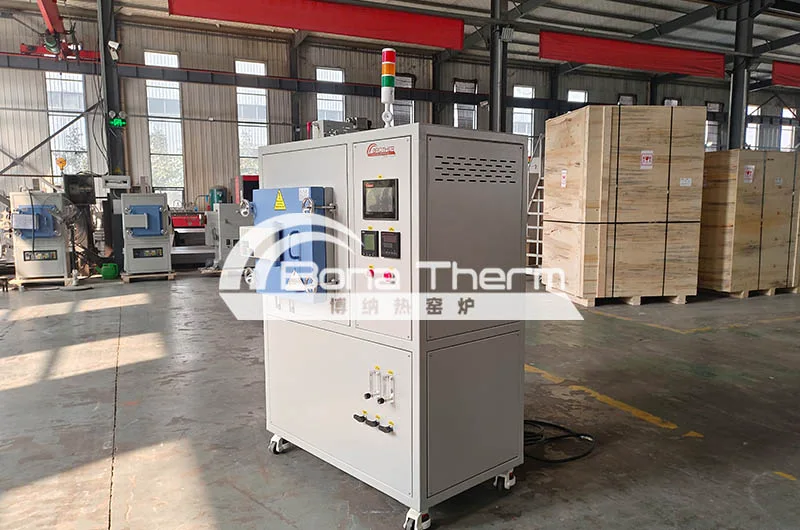

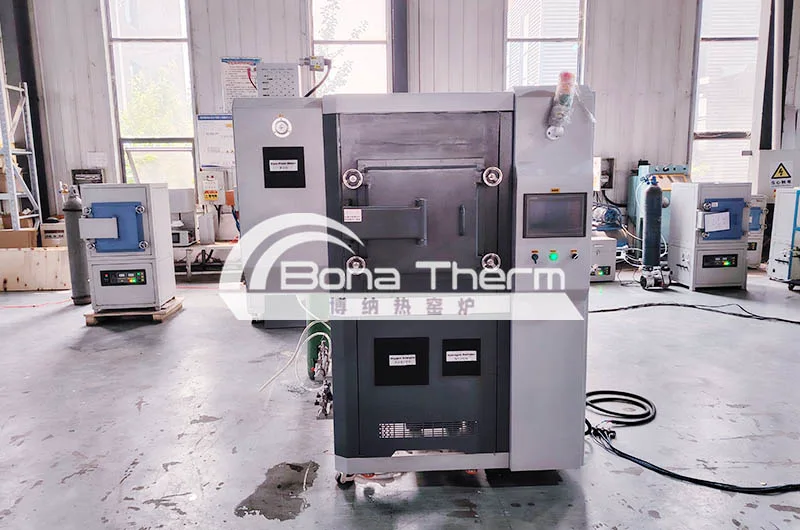

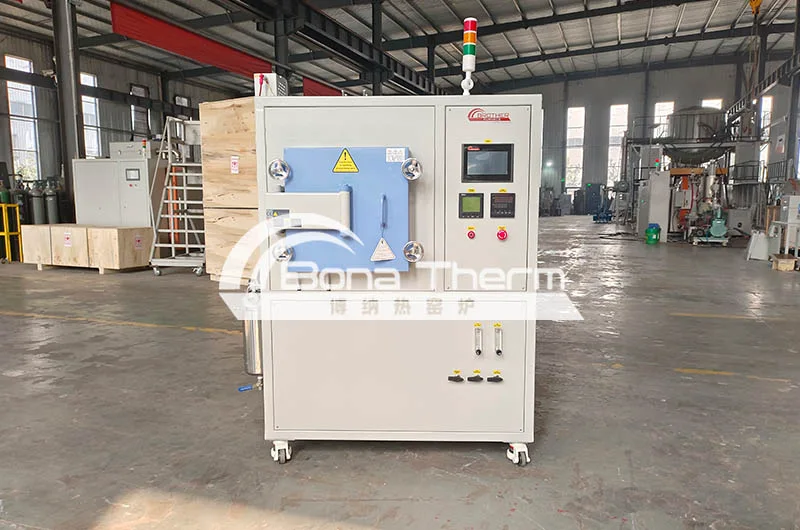

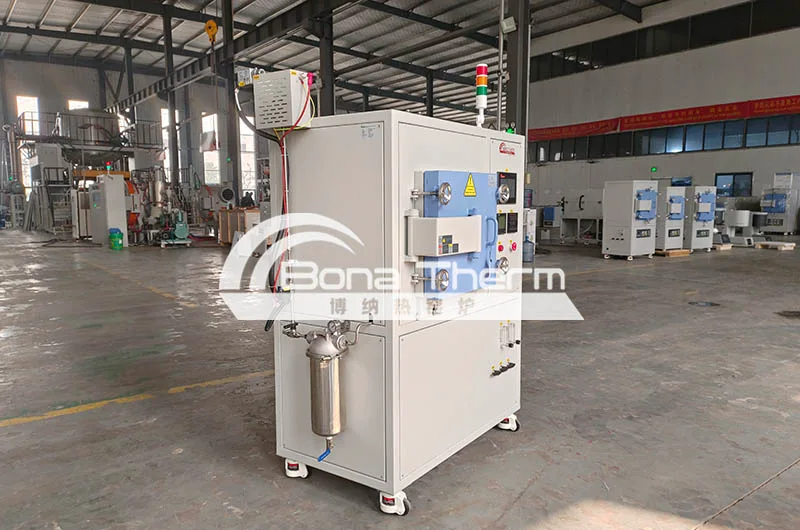

真空氢气还原炉

真空氢气还原炉是一种在真空或低压环境下，利用氢气作为还原性气氛，对物料(主要是金属氧化物)进行高温还原处理的关键设备。它在粉末冶金、硬质合金、特种陶瓷、磁性材料、半导体材料等领域有着广泛的应用。

核心原理

1、还原反应： 在高温下，氢气与金属氧化物发生反应，夺走其中的氧，生成金属单质和水蒸气。

2、真空环境：

去除炉内空气(氧气、氮气、水汽等)，防止物料在高温下被氧化或氮化。

降低炉内总压，有利于还原反应生成的水蒸气及时排出反应区(降低水蒸气分压，使反应正向进行)，提高还原效率和速度。

提高气氛纯度，特别是氢气的纯度。

有助于脱除物料中吸附的气体和低熔点杂质(在真空下挥发)。

关键优势

1、高纯度产品： 真空环境有效防止氧化和污染，氢气还原避免碳污染(相对于碳还原)，可获得氧、碳含量极低的高纯度金属粉末或制品。

2、良好的还原效果： 真空有利于反应产物(水蒸气)排出，推动反应彻底进行，还原度高。

3、可控的微观结构： 精确控制温度、气氛和压力，有助于控制粉末的粒度、形貌和烧结体的微观结构。

4、脱脂/脱胶结合： 在粉末冶金的烧结工艺中，常与脱除粘结剂(脱脂/脱胶)过程在同一炉内完成。

5、安全性提升： 相对于常压氢气炉，真空环境降低了炉内氢气总量，一定程度上提高了操作安全性(但仍需极其严格的安全措施)。

主要组成结构

1、炉体： 通常为双层水冷不锈钢结构，内衬耐高温材料(如钼片、不锈钢板)，确保密封性和耐高温性。有立式和卧式两种常见类型。

2、真空系统： 包括旋片式机械真空泵、罗茨泵、油扩散泵或分子泵等，用于建立和维持所需的真空度(通常从低真空到高真空范围，如10⁻³ Pa 至 10 Pa)。

3、氢气系统：

高纯度氢气源(如液氢汽化、钢瓶组、氢气发生器)。

4、气体净化装置(脱氧、脱水)。

5、流量计和控制阀(精确控制氢气流量和压力)。

6、安全联锁装置(确保通氢前炉内氧含量极低)。

7、尾气处理装置(通常将未反应的氢气和生成的水蒸气点燃排放或经过净化处理)。

8、加热系统

加热元件： 常用钼丝、钼带、石墨棒、硅钼棒、硅碳棒等，取决于最高工作温度。

8、隔热层（马弗）： 位于加热元件和炉膛之间，采用多层钼片、不锈钢片或石墨毡/碳毡等材料，减少热损失并保证炉膛温度均匀性。

9、温度控制系统： 包括热电偶(如B型、S型、钨铼热电偶)、温控仪表(PID调节)、可控硅或固态继电器，实现精确的温度控制和程序升温/降温。

10、冷却系统： 炉壳水冷套，用于保护炉壳和密封件。有时还包括炉内气体循环冷却或快冷装置。

11、控制系统： PLC或计算机控制系统，集成控制真空系统、氢气系统、加热系统、冷却系统以及各种安全联锁，实现自动化运行、数据记录和报警功能。

工作流程

1、装料： 将待还原的物料(如氧化物粉末、压坯)装入料舟，推入冷炉膛。

2、抽真空： 启动真空泵，将炉膛抽至设定的基础真空度(如10⁻² Pa)。

3、置换/充氢： 在低真空或达到基础真空后，通入高纯氢气进行置换(多次充氢-抽真空操作)，进一步降低炉内残余氧气含量。最终充入氢气至设定的工作压力(可以是负压或微正压)。

4、升温与还原： 按照预设的温度曲线升温至还原温度(通常在500°C - 1400°C之间，取决于物料)，并在该温度下保温足够时间，使还原反应充分进行。

5、冷却： 完成保温后，停止加热。通常在氢气气氛下自然冷却或启动快冷程序(如通入惰性气体循环冷却)至安全温度(如<200°C)。

6、置换/排气： 冷却后，用惰性气体(如氮气、氩气)多次置换炉内氢气，将氢气浓度降至安全水平以下。

7、破空与卸料： 停止真空系统，向炉内充入惰性气体至常压，打开炉门，取出还原好的物料。

主要应用

1、钨粉、钼粉、钽粉、铌粉等难熔金属粉末的还原制备。

2、硬质合金用钴粉、镍粉、铁粉等粘结金属粉末的还原。

3、稀土金属及其合金粉末(如钕铁硼磁粉前驱体)的还原。

4、特种陶瓷粉体(如氮化铝粉)的预处理。

5、磁性材料(如铁氧体、金属磁粉芯)的烧结与还原。

6、半导体材料(如多晶硅)的还原和热处理。

7、金属注射成型、粉末冶金压坯的脱脂烧结一体化处理。

8、不锈钢、电工钢等带材的光亮退火(虽然更常用纯氢或氢氮混合气，但原理类似)。

安全注意事项

氢气爆炸风险： 氢气在空气中的爆炸极限很宽(4%-75%)，操作不当极易引发爆炸。

严格的操作规程： 必须严格遵守“先抽真空，后通氢气”和“先停氢气，后停真空(或惰性气体置换)”的原则。通氢前炉内氧气浓度必须低于安全值(通常<0.5%)。

完善的联锁保护： 设备必须具备多重安全联锁，如：真空度不足不能通氢、氢气压力异常自动切断、超温超压报警、断水保护、断电保护等。

气体检测与报警： 炉体周围和尾气排放点应安装氢气泄漏检测报警仪。

防爆设计： 炉体应设计有可靠的防爆泄压装置。

尾气处理： 排出的氢气必须点燃或经过专门处理，避免在室内积聚。

人员培训： 操作人员必须经过严格的专业安全培训。
