铝合金真空钎焊炉

设备介绍

铝钎焊炉采用多项先进的专有技术，可一键自动控制或手动控制，具有安全自锁保护、故障自诊断和报警功能。

该炉在高真空下快速升温至非常均匀的温度，设备精度高、响应速度快、可靠性能好、抗干扰能力强、使用寿命长，具有优良的动态品质;且使用、操作、维修方便快捷，造型美观。

真空铝钎焊炉构造

由主机、真空系统、充气系统、电控系统、水冷系统等组成。

1.炉体设计

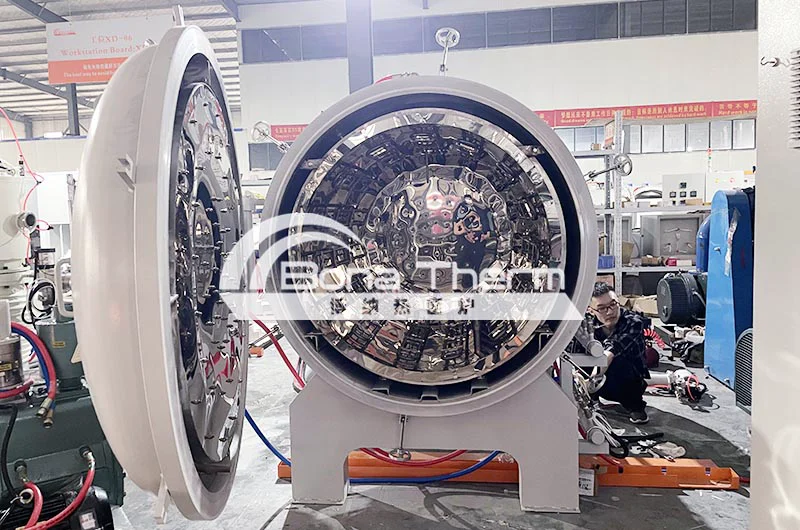

主机为卧式单室结构，由炉体、炉盖、加热室组成。

炉体和炉盖为双壁水冷结构，两层之间有夹缝，内通冷却水，前端与炉口法兰相连接，后端与封头相连接。

2.热场

● 加热室为不锈钢组成的圆筒结构，由加热元件、金属隔热屏、料台、绝缘瓷座、工件支撑机构等组成。

● 整个加热室可以作为一个结构整体单独拆卸，便于维护和修理。

3.加热系统

● 加热系统采用热电偶、温控仪、品闸管调压器和加热器组成的闭环控制系统，保证炉子有较高的控温精度和良好的跟随性;

4.电控系统

● 通过触摸屏上的组态按钮，实现对电炉的温度、真空、气路、机械动作等进行实时控制。

● 操作系统，易学易用;友善的图形化人机控制界面，可动态地实时显示工艺过程和运动状态。

● 海量存储空间且具有极大的扩展潜能，多个操作权限，每个操作权限都设有密码保护。

● 温度控制仪表：英国欧陆型工业PID信号控制器

5.真空系统

● 根据配置定制

● 真空系统有自我保护逻辑互锁系统，可避免误操作;

6. 冷却塔 (客户自备或我方代购)

7.炉外料车(客户自备或我方代购)

铝真空钎焊炉设备基础参数

最高温度：1100℃

工作温度：380~750℃

均温性：±1℃

极限真空：2×10-3Pa

压升率：0.4Pa/h

1、采用不锈钢金属炉膛，以及电热合金管加热，最高温度可达到1100℃。

2、电热合金管四周加热，炉膛温度均匀性高，可达正负5度。

3、洁净不锈钢炉膛，配以机械泵+扩散泵真空机组，冷态真空度10-3Pa; 工作真空度10-2Pa.

4、与钼箔真空炉相比，本款电炉功率低，价格低，经济使用，是非常不错的钎焊的设备。

真空铝钎焊炉设备

1、采用真空铝焊接技术，能够实现高效、优质的焊接效果。

2、高强度、耐高温、耐腐蚀的优质材料炉体，能够减少热量损失和能源消耗。

3、精确的温度和真空控制，能够提供高质量、高效率的焊接环境。

4、自动化实验和远程控制，方便实验操作和管理。

5、安全保障系统能够保障实验安全。

6、适用于高性能产品制造过程中的关键环节，如航空航天、汽车制造、能源产业等领域。

真空铝钎焊炉的应用领域

真空铝钎焊炉用于汽车、飞机、船舶、压缩机、空分设备、家用电器等用的换热器和电子通讯部件的真空钎焊。
